iCVT-10/ZW32戶外斷路器電子式電壓傳感器
編号：J-002
材質：
價格：
iCVT-10電子式電壓傳感器摒棄了傳統的固體樹脂封裝藝，采用液态封裝：将電壓傳感器的所有元器件安裝完成後，在内部注入液态絕緣材料，最後整體進行密封，保證内部的導電器件始終被絕緣液體環繞。這樣就可在滿足絕緣的條件下，最大程度降低局部放電量。

産品簡介

iCVT-10/ZW32型電子式電壓傳感器為一種新型的智能配電網用電壓采集器件。本電子式電壓傳感器采用先進的電容分壓技(jì )術及内部封裝工藝，可精準的采集10kv母線與線路的三相電壓和零序電壓電參量信号。

該電子式電壓傳感器主要用于戶外高壓柱上斷路器和戶内高壓開關櫃、環網櫃的三相電壓及零序電壓的電參量信号采集之用，廣泛應用于以一二次融合技(jì )術标準設計的新型戶内戶外電力設備及電力系統中。

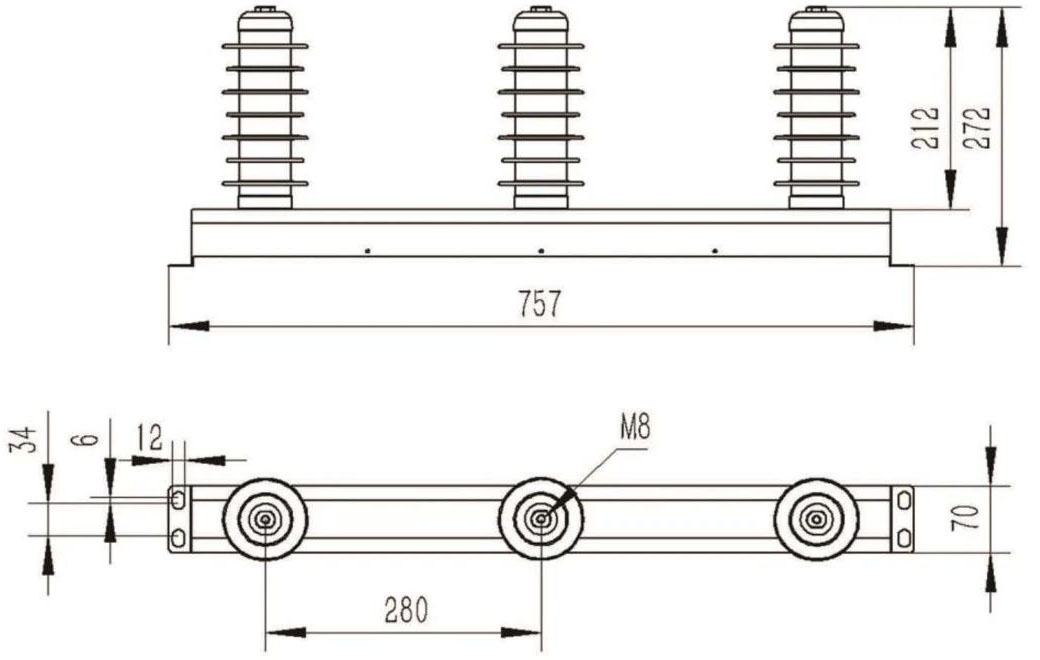

産品尺寸




主要特點

  • 直接輸出小電壓信号，優化系統結構，杜絕二次短路造成的系統故障；

  • 不含鐵芯，不會磁飽和，不受電網諧振影響，頻率響應範圍寬、測量範圍大、線性度好，在電力系統出現故障時能夠使微機保護裝置可靠動作；

  • 采用液态封裝技(jì )術，最大程度減小局方對設備的影響，延長設備使用壽命；

  • 采用自調節溫度補償技(jì )術，使低壓高精度調制電容器能夠随時捕捉高壓側容值變化，進行溫度響應補償，使其輸出精度穩定可靠。




工作原理

        iCVT-10/ZW32型電子式電壓傳感器由高壓耦合分壓電容器、低壓高精度調制電容器、過電壓保護裝置組成。通過電容分壓器将一次電壓轉換成與一次電壓、相位互成比例的小電壓信号。在二次輸出側并聯過電壓保護裝置，防止在二次輸出側開路時将二次測電壓提高燒損二次控制保護器件。



技(jì )術參數
